Órgão / cliente

Tribunal de Justiça do Estado do Pará (TJPA)

Local

Belém, PA

Tipo

Fornecimento, instalação e manutenção de central de água gelada

Status

Concluída

Ficha técnica

SistemaCentral de água gelada com chillers Carrier de parafuso

Capacidade do sistema360 TR

Composição2 × 150 TR (Carrier) + 4 × 15 TR (modular)

TipoRetrofit e manutenção

LocalBelém, PA

---

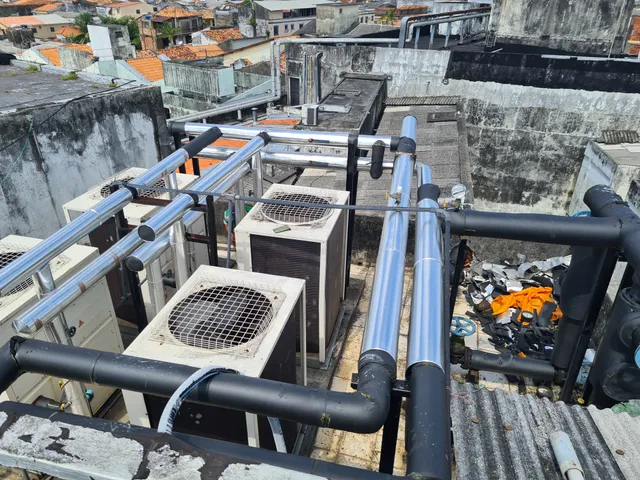

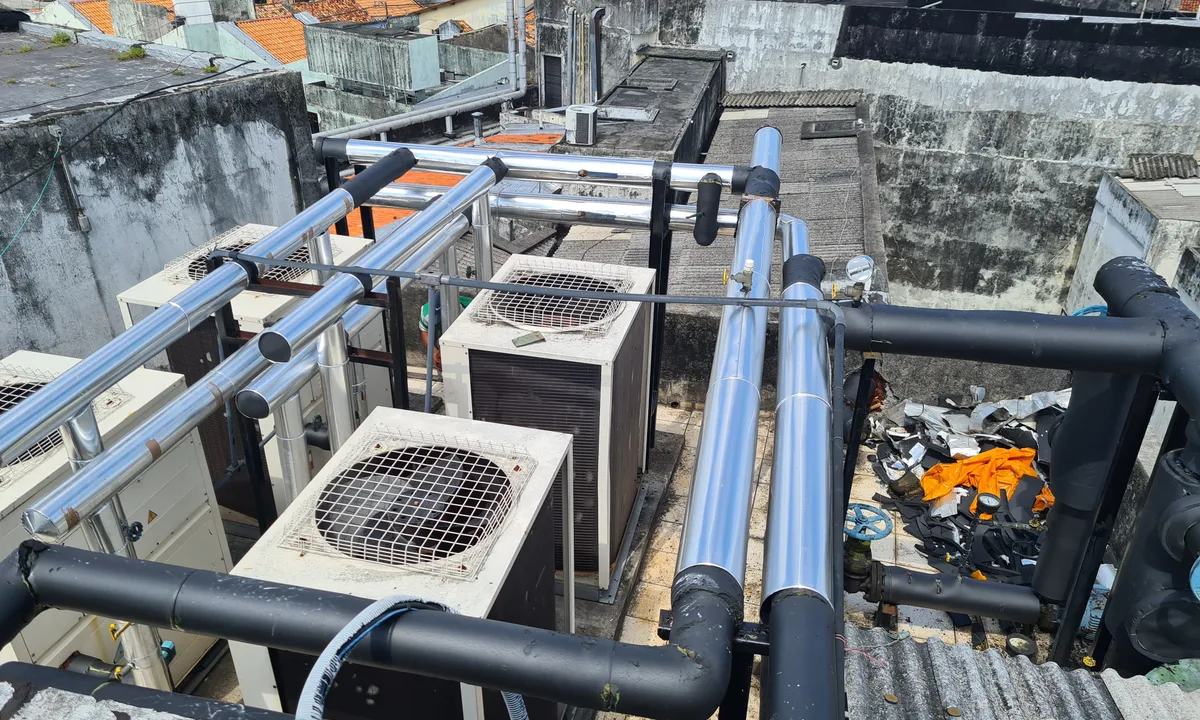

Serviços na central de água gelada do Fórum Criminal de Belém, do Tribunal de Justiça do Estado do Pará, localizado na Rua Tomázia Perdigão, bairro Cidade Velha. A central soma 360 TR: dois chillers de parafuso Carrier de 150 TR no fórum e quatro chillers modulares de 15 TR no Anexo São João.

Escopo

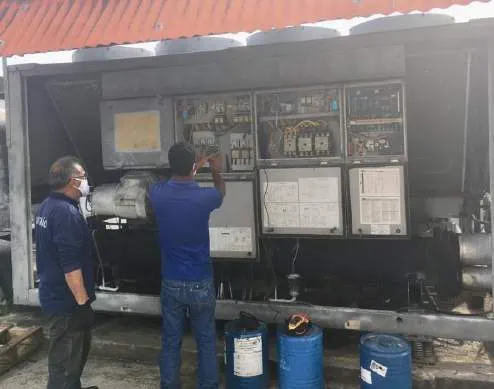

• Retrofit dos dois chillers Carrier 30GXB152226-S, nos quatro circuitos frigoríficos
• Substituição de compressor parafuso Carlyle 06NA e de inversor de frequência

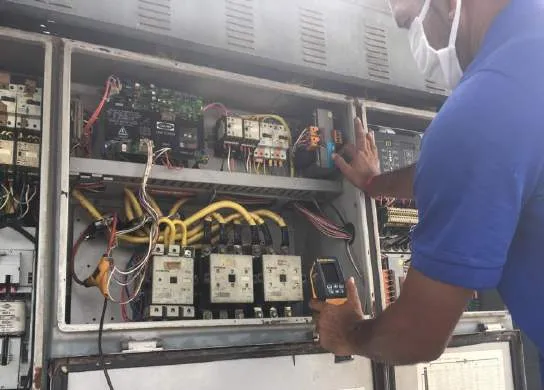

• Troca da eletrônica de controle Pro-Dialog: placas, transdutores de pressão, sensores e válvulas de expansão eletrônica

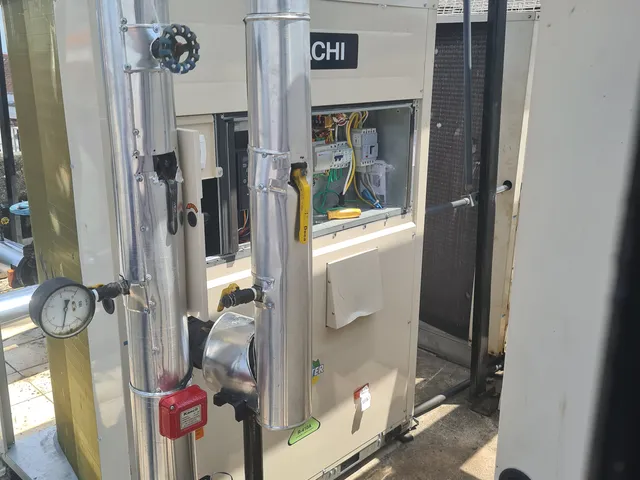

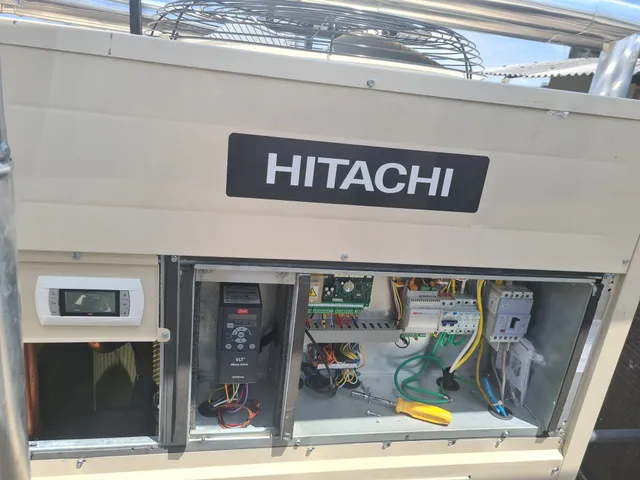

• Fornecimento e instalação de resfriador de líquido Scroll Inverter de 15 TR (condensação a ar, R410)
• Bombas centrífugas KSB do circuito primário e válvulas da rede de água gelada
• Recuperação de gás, testes elétricos e mecânicos, calibragem e análise de vazamentos
• Treinamento da equipe do contratante em operação e manutenção

Uma intervenção de alta complexidade em central de água gelada de grande porte, com equipamentos em operação desde 2000, recolocados nos parâmetros normais de funcionamento sem interromper o atendimento do fórum.

Desafios técnicos da obra

• Retrofit de dois chillers de parafuso Carrier de 150 TR fabricados em 2000, incluindo troca de compressor, inversor de frequência e toda a eletrônica de controle.
• Manter a central de água gelada operante durante a intervenção, sem interromper o funcionamento do fórum.
• Intervenção em dois circuitos independentes por chiller, com recuperação de gás, testes elétricos e mecânicos e recalibração completa.

---
